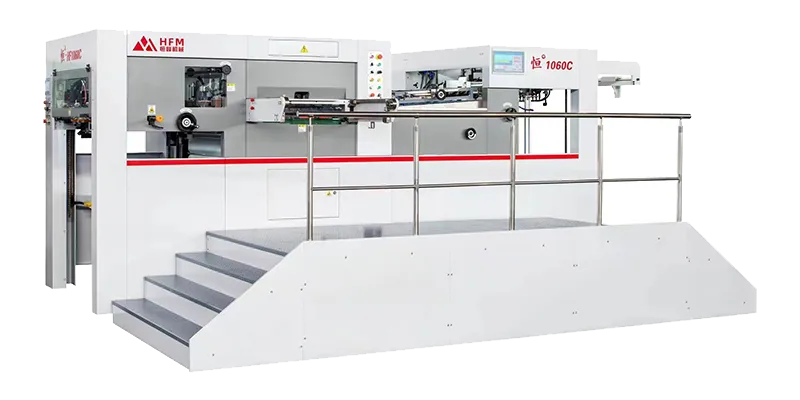

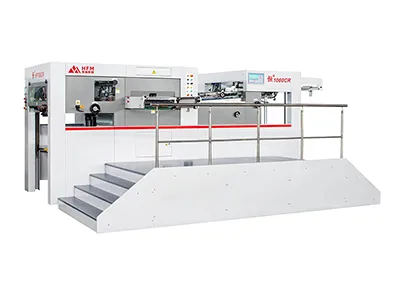

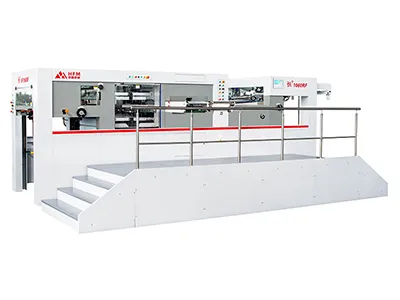

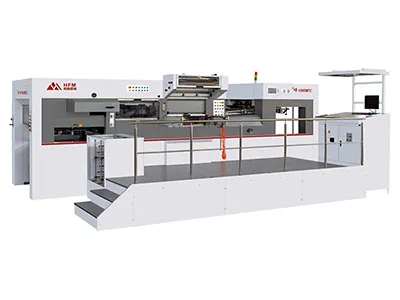

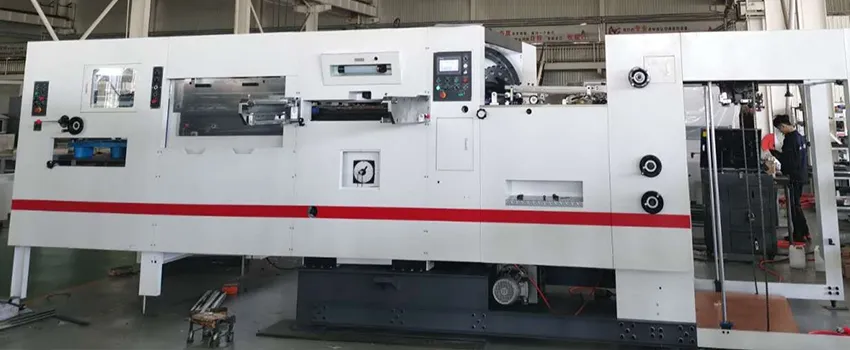

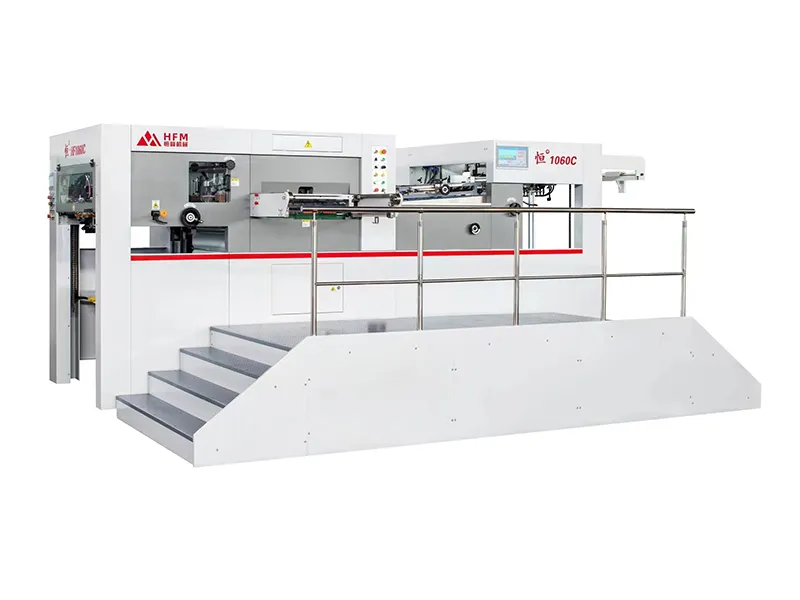

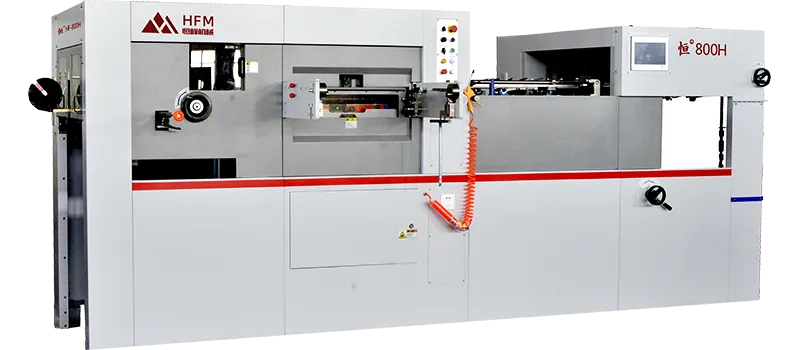

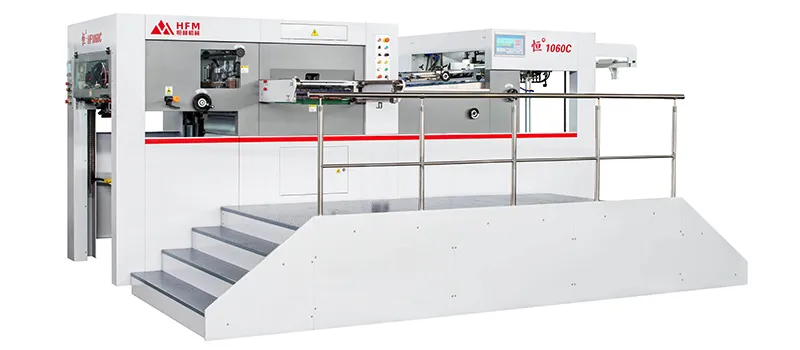

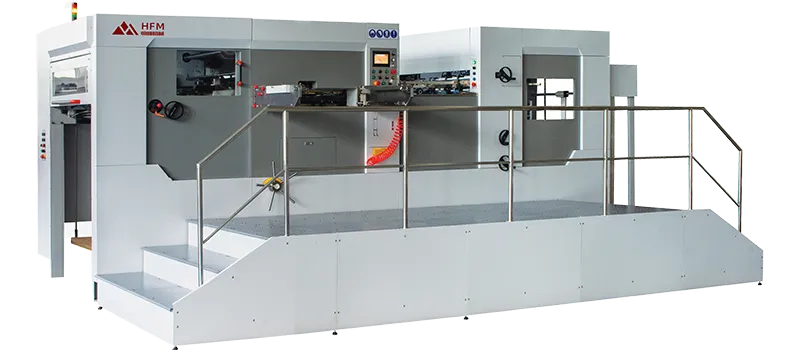

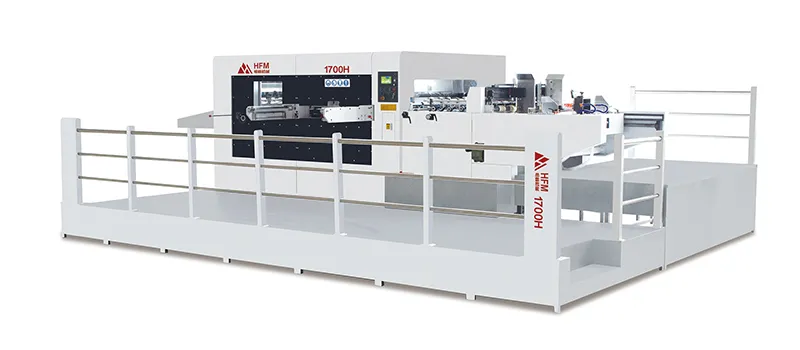

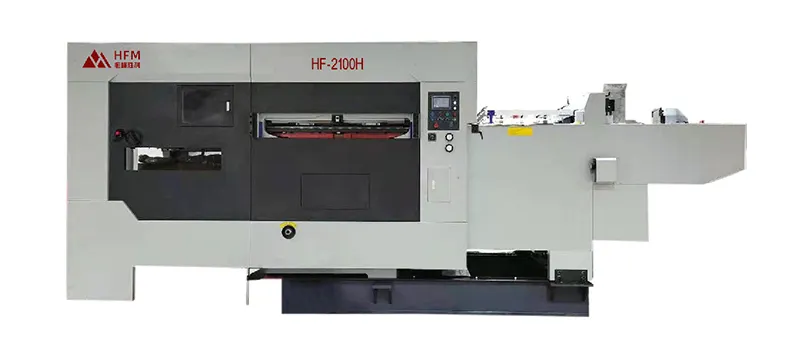

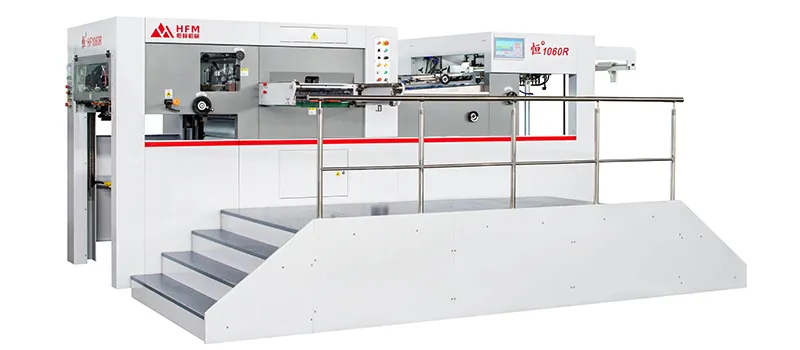

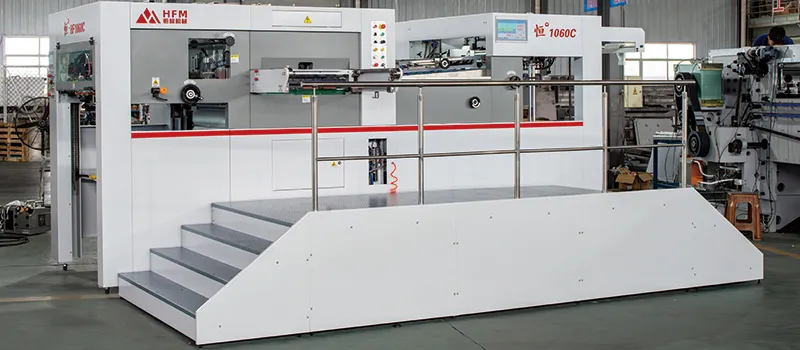

La machine automatique de découpe à plat et de rainage HFM est une solution à la fine pointe de l’industrie pour la découpe, le rainage et le gaufrage de haute précision sur des cartons plats, des feuilles de carton, des feuilles de PVC, du papier autocollant et des étiquettes.
Elle est également dotée un système automatique qui alimente avec précision des matériaux tels que le carton ondulé, le carton compact et les feuilles de PVC vers la station de découpe. La pression exercée par les plateaux supérieur et inférieur entraîne les lignes de découpe de la matrice, façonnant très rapidement les matériaux selon des formes prédéfinies. Cette découpeuse raineuse à plat automatique intègre une structure robuste garantit une production constante et fiable ainsi qu’une qualité exceptionnelle, parfaitement adaptée à la fabrication de solutions d’emballage variées.

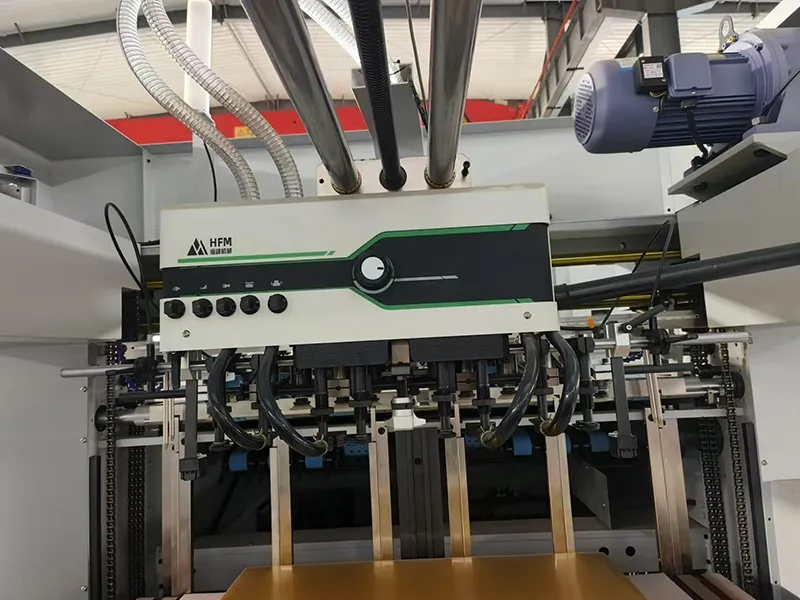

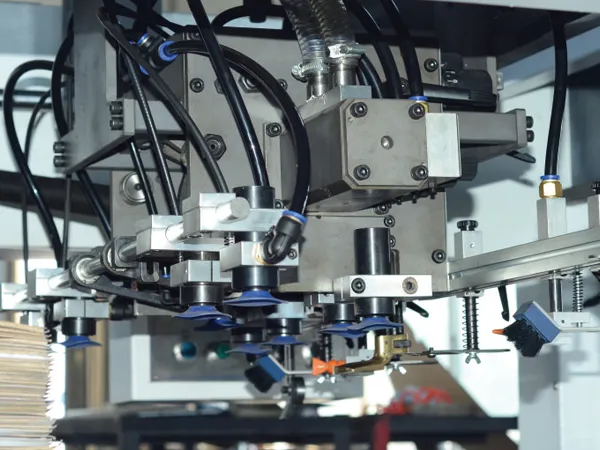

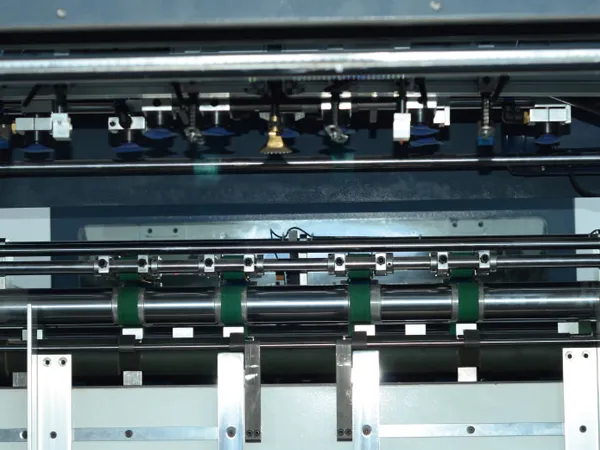

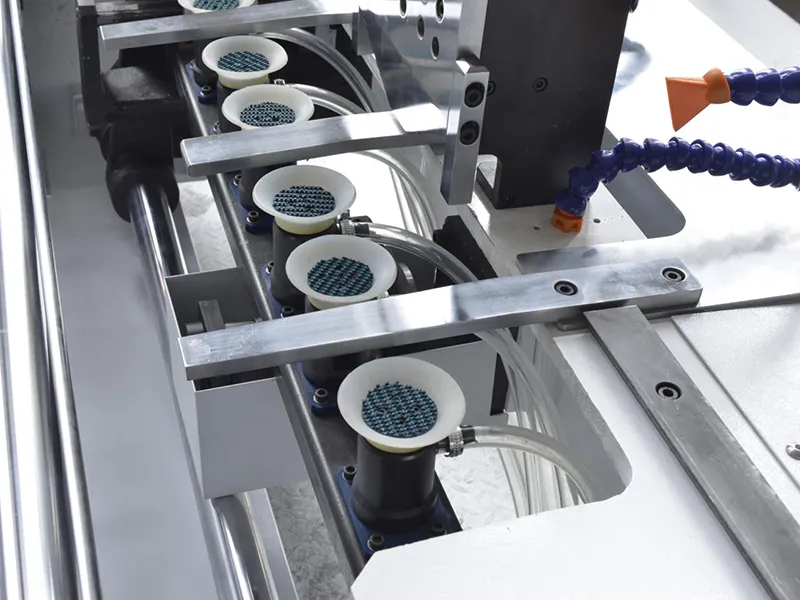

Doté d’un système de rouleaux précision maximale à quatre ventouses d’aspiration et six rouleaux d’alimentation, ce système d’alimentation est conçu pour traiter du papier fin ainsi que divers types de matériaux. Le dispositif comprend une brosse et un système de soufflage d’air arrière pour garantir un acheminement stable et bien aligné des feuilles. Le système électrique d’assistance à la collecte permet une production en continu, tandis que le mécanisme pneumatique d’échantillonnage autorise des vérifications rapides sans interrompre le fonctionnement.

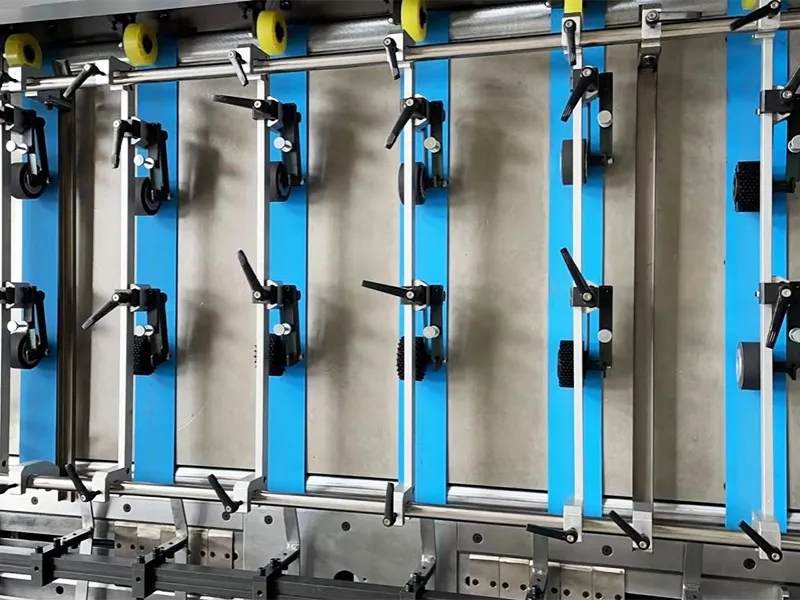

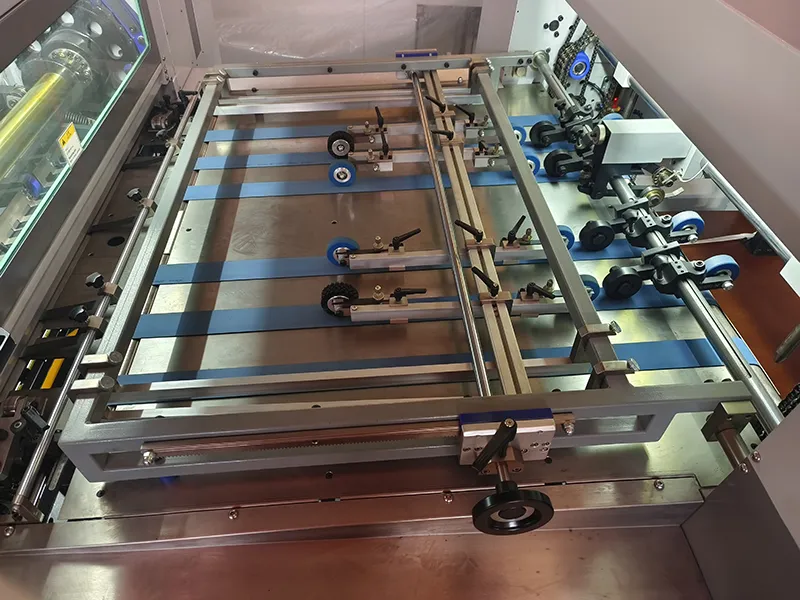

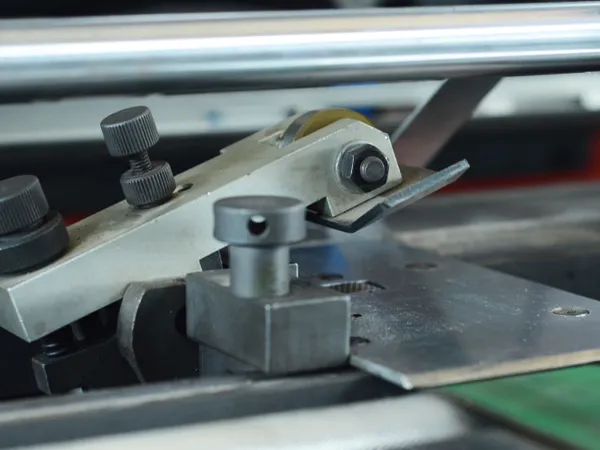

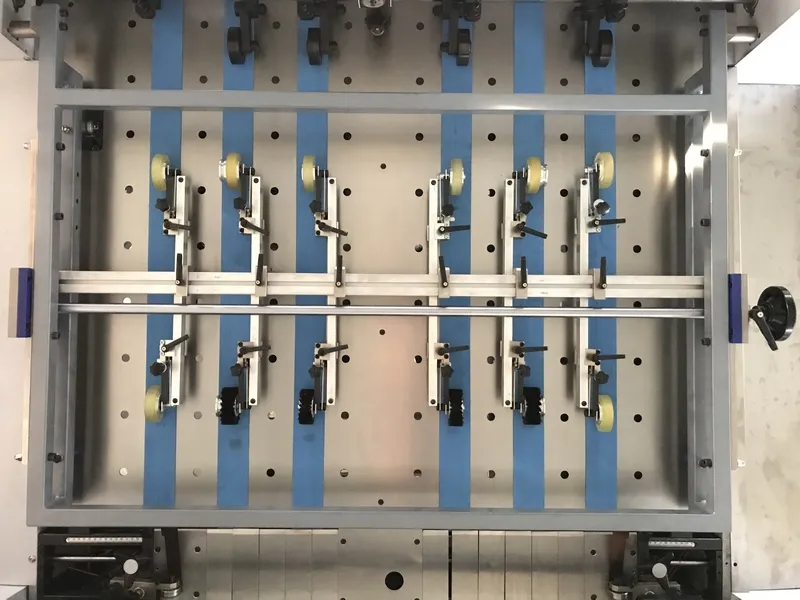

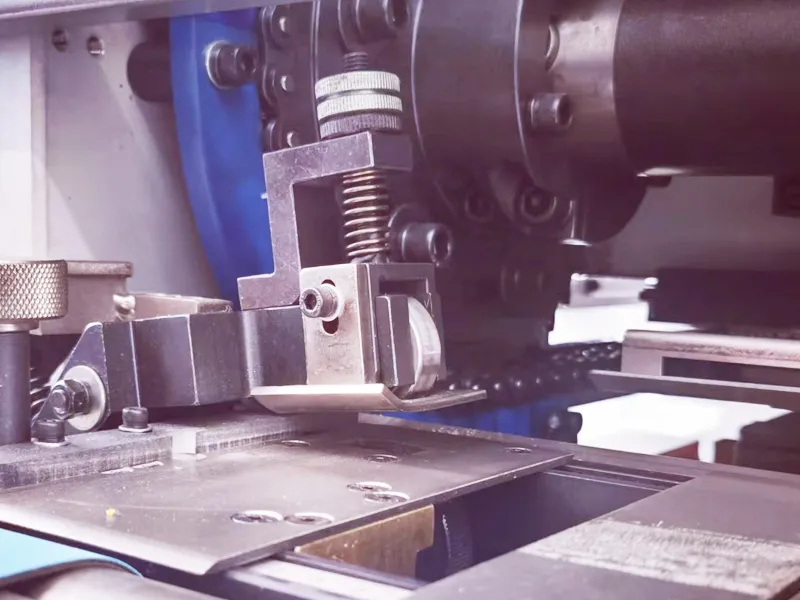

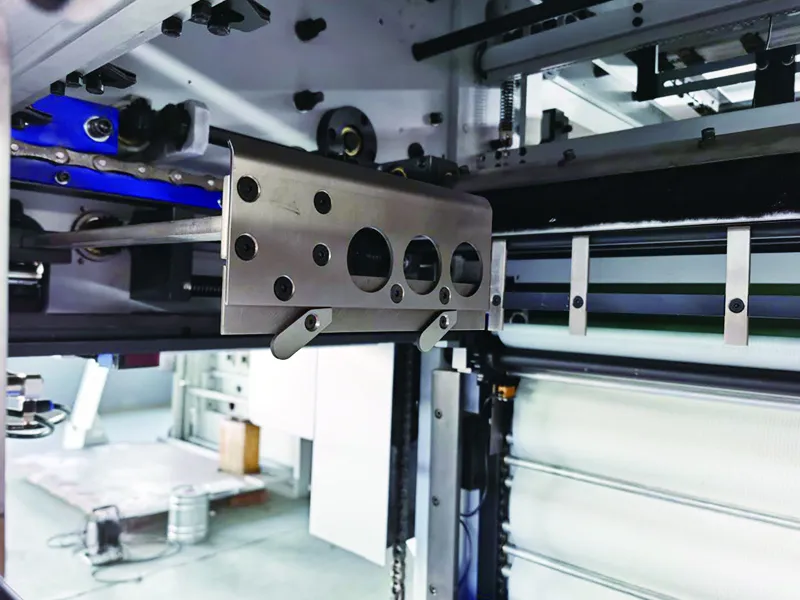

Equipée d’un système de repérage latéral à poussée et à traction, la table d’alimentation assure un alignement précis du papier même à grande vitesse. Son mécanisme de réglage rapide optimise l’efficacité du flux de travail, garantissant une alimentation fluide et continue pour une productivité maximale.

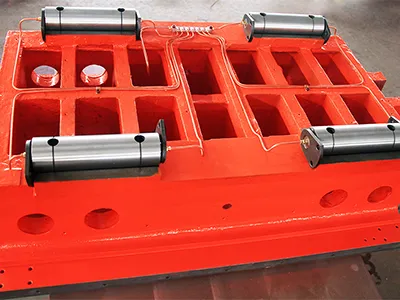

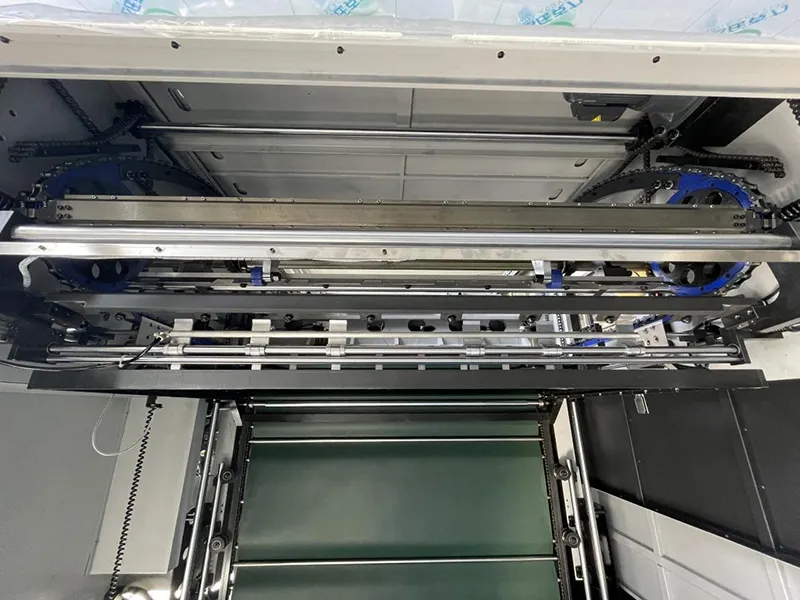

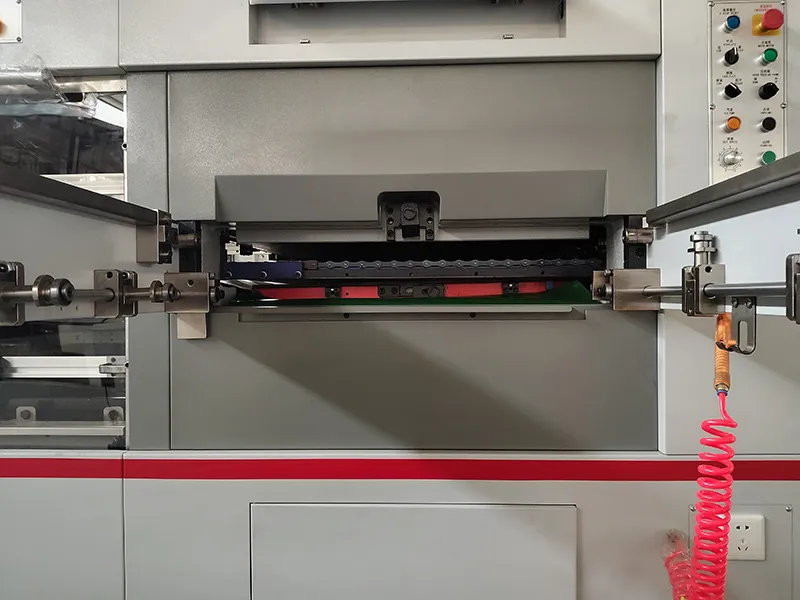

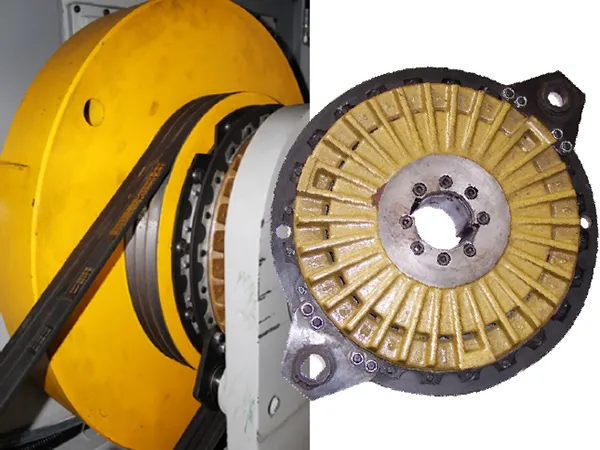

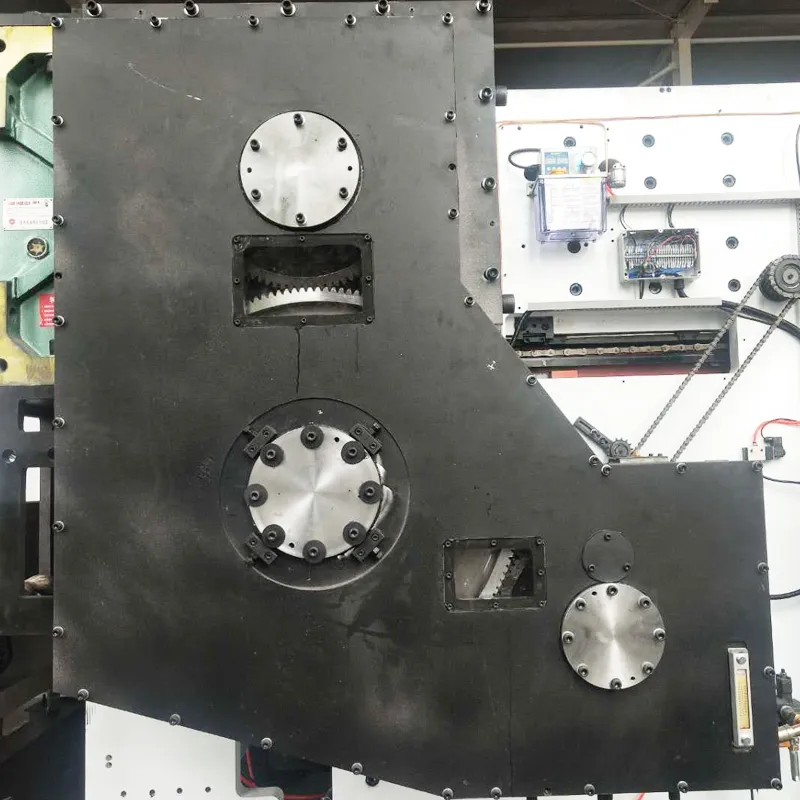

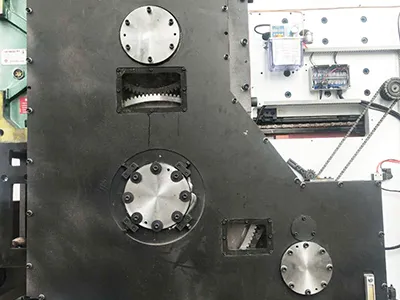

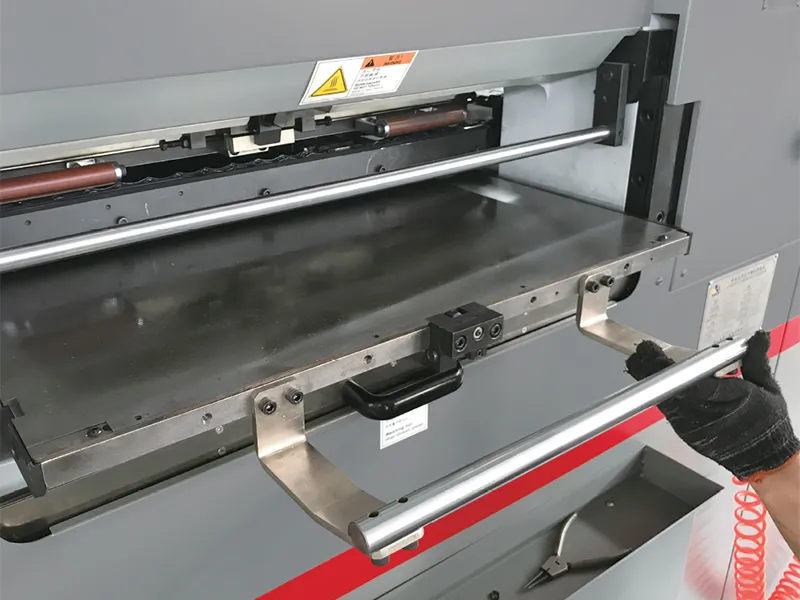

Intégrant un système de réglage électrique de la pression, la station de découpe intègre un dispositif de sécurité pour le cadre de la plaque de découpe ainsi qu’un système de protection contre les surcharges de couple, assurant un fonctionnement sécurisé et stable.

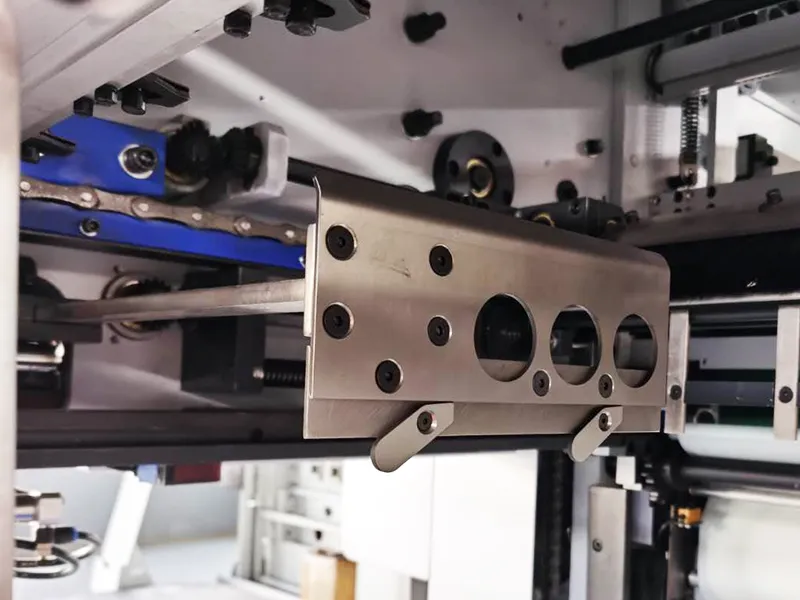

Le mécanisme de micro-réglage permet une correction rapide et fiable de la plaque de découpe, facilitant ainsi un alignement plus rapide du moule inférieur. Cette fonctionnalité réduit le temps de réglage et améliore la précision de la découpe, augmentant ainsi l’efficacité opérationnelle.

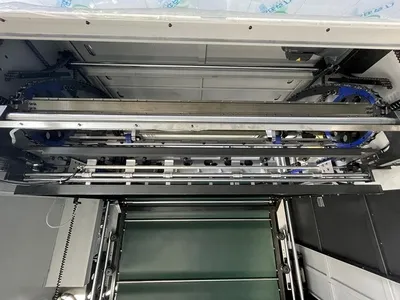

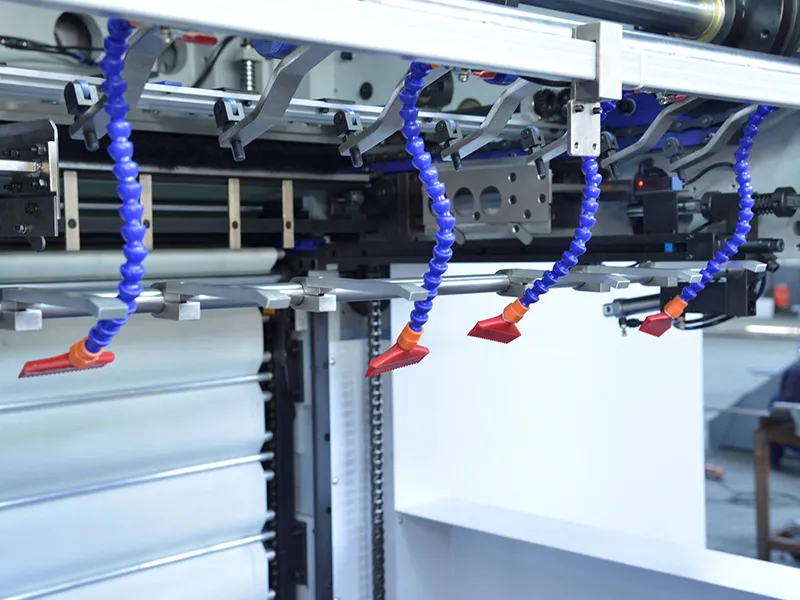

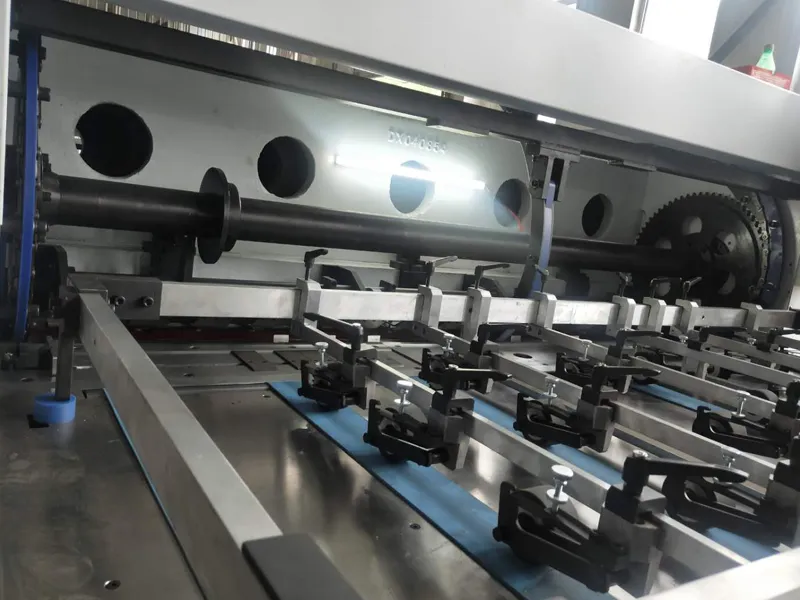

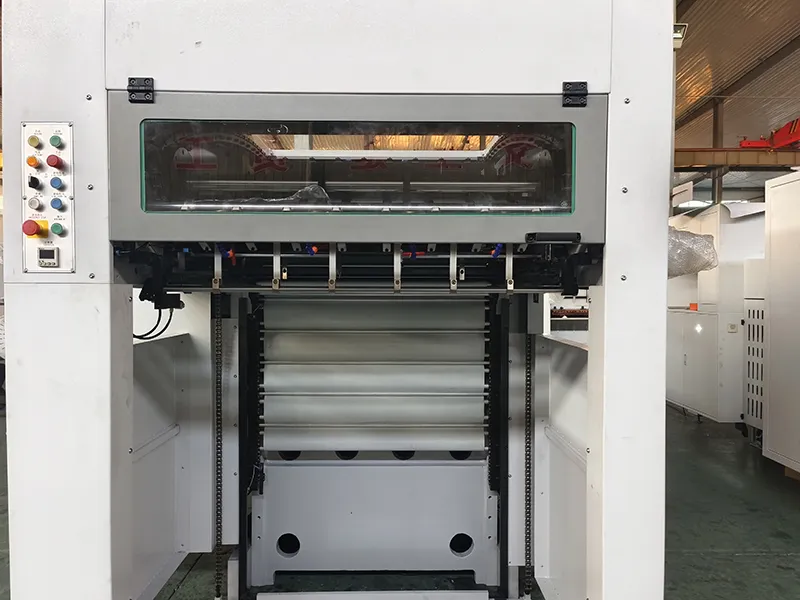

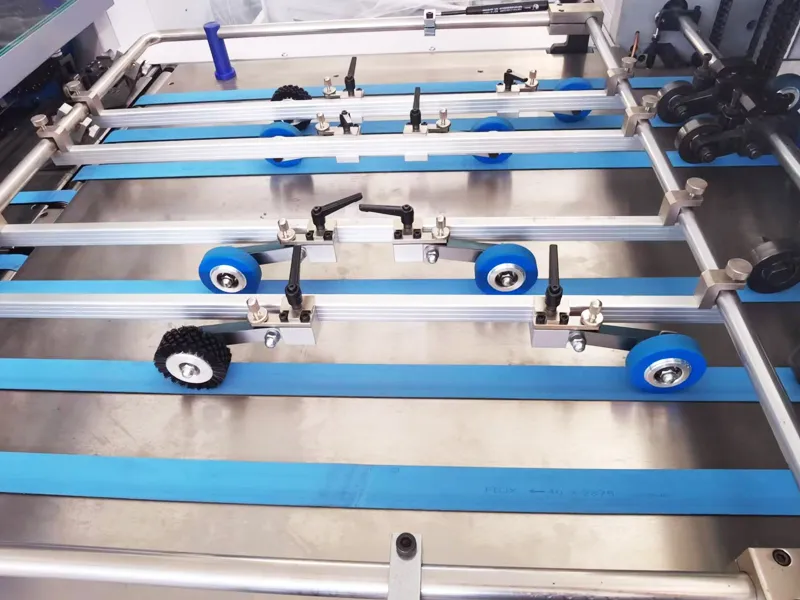

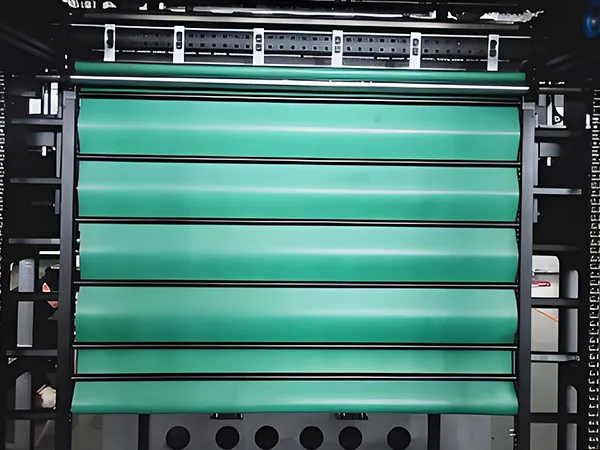

La station de distribution utilise une combinaison de brosses et de soufflage d’air arrière pour maintenir un alignement stable des feuilles. Elle est équipée d’un système électrique d’assistance à la collecte du papier pour une production en continu, ainsi que d’un mécanisme pneumatique d’échantillonnage permettant des contrôles en temps réel sans interrompre le processus. Une fonction optionnelle d’insertion d’onglets avec comptage est également disponible pour plus de praticité.

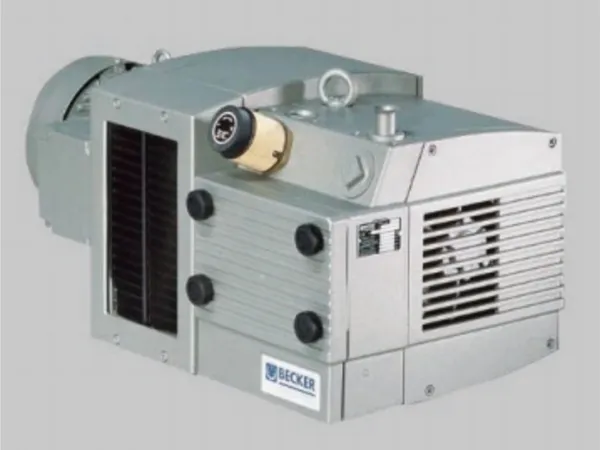

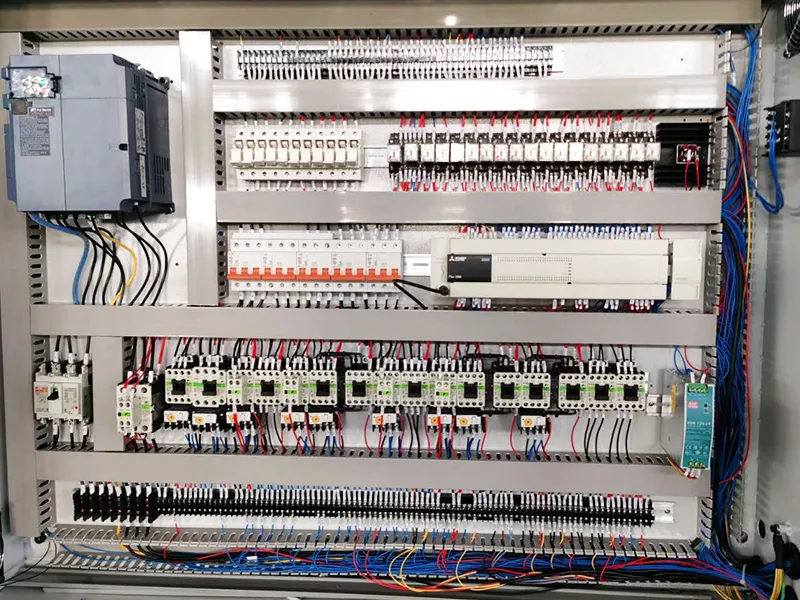

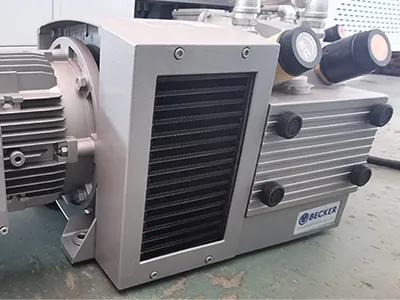

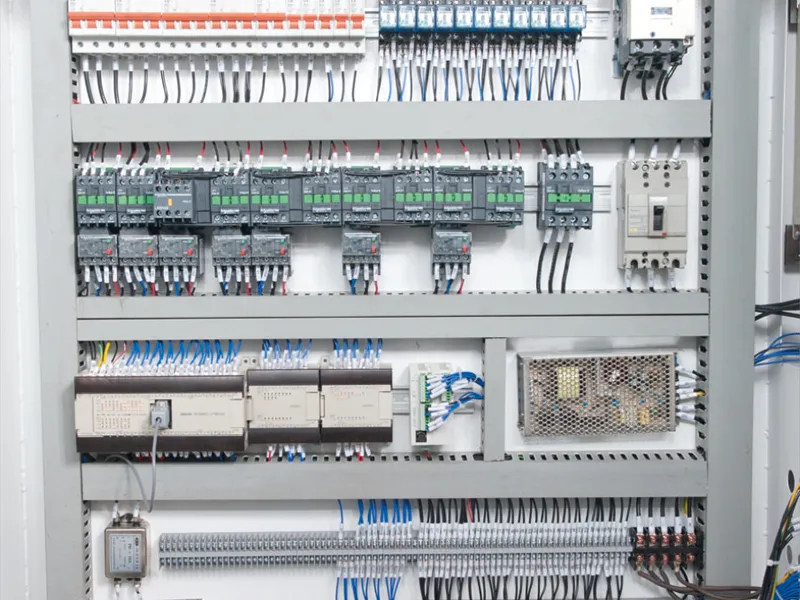

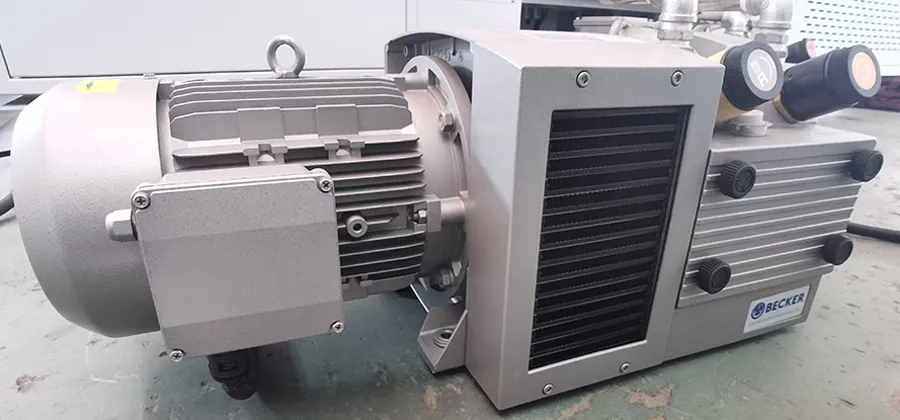

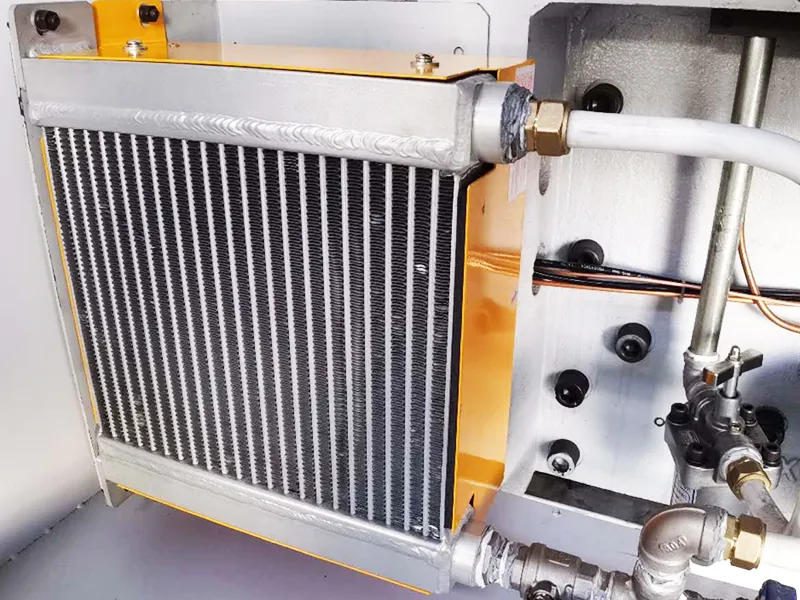

Notre machine de haute performance est équipée d’une pompe à vide BECKER d’origine allemande, reconnue pour sa grande précision. Les composants électriques et mécaniques proviennent de marques internationales de renom telles que ABB, SMC, iWiS, Siemens, Mitsubishi Electric, Fuji Electric, YASKAWA, OMPI et BECKER, garantissant ainsi une découpe précise et une fiabilité optimale. L’ensemble des composants électriques est logé dans une armoire à température contrôlée, refroidie par une climatisation industrielle, assurant des performances constantes et durables.

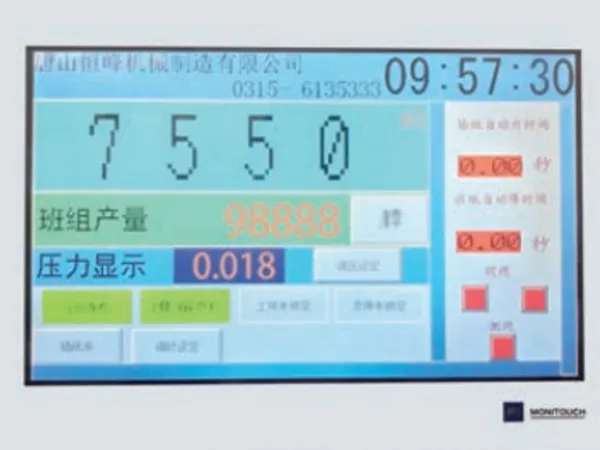

L’interface Homme-Machine permet aux opérateurs de surveiller l’état de la machine en temps réel, d’afficher les messages d’erreur et d’accéder aux solutions de dépannage. Cette interface simplifie l’utilisation et améliore le confort d’exploitation, assurant une gestion fluide du processus de production.
Pour garantir les performances optimales et la longévité de votre machine, nous recommandons l’utilisation exclusive de consommables d’origine HFM. Nous proposons une gamme complète de pièces de rechange de haute qualité : roue à brosses, ventouse, rouleau en caoutchouc, séparateur de feuilles, courroie d'entraînement/rouleaux d’alimentation, barre de pinces, ouvre-pince.
Nous proposons des solutions de découpe et de dorure à chaud destinées aux secteurs de l’impression, de l’emballage et de la fabrication, garantissant précision et efficacité à chaque étape du processus de production.
Nous proposons une large gamme d’équipements de découpe pour le secteur des imprimeries, entreprises d’emballage, sites de production industrielle et bien d'autres industries. Nos machines de découpe intègrent des composants hautement fiables issus de marques internationales reconnues, telles que les variateurs de fréquence de la marque suisse ABB, les automates programmables et interfaces homme-machine de Fuji (Japon), les relais et disjoncteurs des marques japonaises Omron et IDEC (Izumi), ainsi que de Schneider. Les moteurs proviennent de Siemens (Allemagne), les courroies d’alimentation papier de NITTA (Japon), les chaînes de transmission de IWIS (Allemagne), et les roulements de NSK (Japon), entre autres composants de haute performance. Grâce à cette conception rigoureuse, nos équipements offrent une précision de découpe supérieure, avec une tolérance allant de ±0,1 mm à ±0,075 mm. Nous assurons également un service après-vente complet, garantissant un accompagnement fiable tout au long du cycle de vie de votre machine.
Une machine de découpe à plat entièrement automatique, avec une unité de dénudage, intègre les fonctions de découpe et de dénudage dans une seule unité. Elle permet aux déchets d’être évacués rapidement et avec précision après la découpe. Une machine de découpe à plat semi-automatique ne propose généralement que la fonction de découpe. Pour ce qui de la fonction de dénudage, une unité de dénudage supplémentaire ou un dénudage manuel est requis.
Les équipements de découpe de HFM utilisent des composants de marques internationales reconnues pour garantir un fonctionnement fiable et stable. Ces composants comprennent des variateurs de fréquence ABB de la Suisse, des automates programmables et des interfaces homme-machine (IHM) de Fuji au Japon, des relais, des disjoncteurs et d’autres composants électriques d'Omron, d’Izumi et de Schneider, des moteurs de Siemens en Allemagne, des courroies plates pour l'alimentation de papier de NITTA au Japon, des chaînes d'IWIS en Allemagne et des roulements de NSK au Japon. Tous ces composants aident à garantir la stabilité de la performance de la machine.

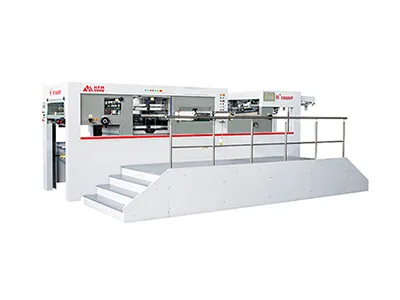

Une machine de découpe à plat entièrement automatique est équipée d'un système intégré et pleinement automatisé, et les matériaux tels que le carton, le carton ondulé et le film sont alimentés, avec précision, vers le poste de découpe. La découpeuse automatique utilise des plaques planes supérieures et inférieures qui peuvent supporter une pression allant jusqu'à 350T, tandis que le système conduit les filets de découpe sur le poinçon pour découper rapidement le matériau selon les formes prédéfinies.

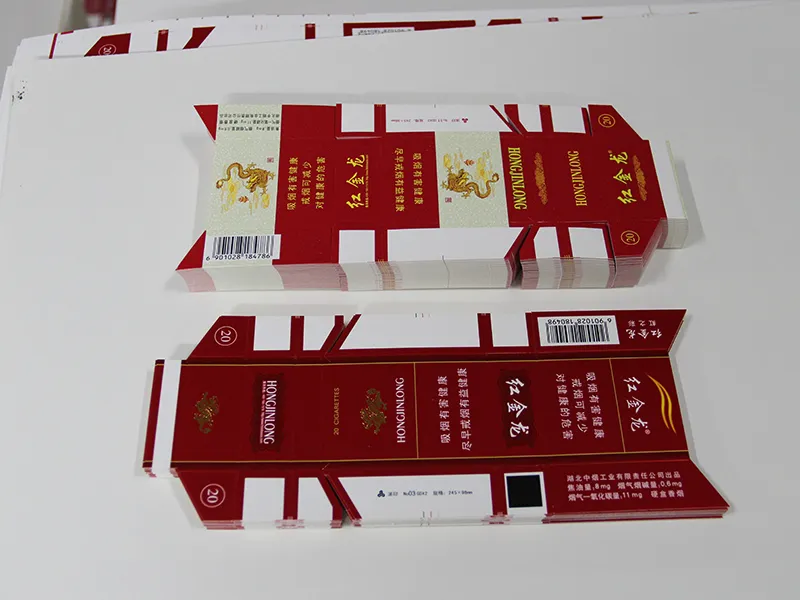

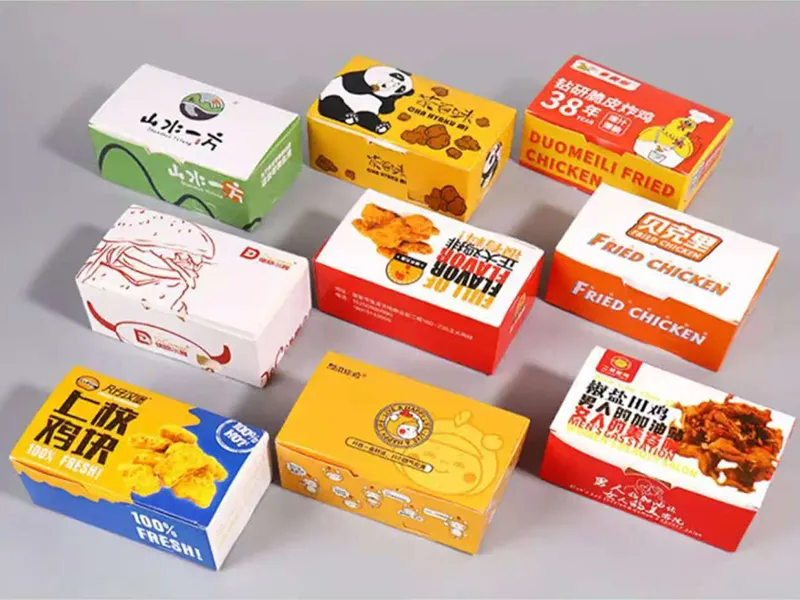

La découpeuse à plat automatique est un équipement essentiel pour la découpe, le rainage et le gaufrage à froid de divers emballages et produits de décoration en papier, tels que les cartons, les boîtes et les étiquettes. Elle est largement utilisée pour produire le stock d'étiquettes sensibles à la pression, les boîtes cosmétiques, les paquets de cigarettes, les coffrets à vin, les boîtes à thé, les emballages pharmaceutiques et alimentaires, les coffrets cadeaux, et plus encore.

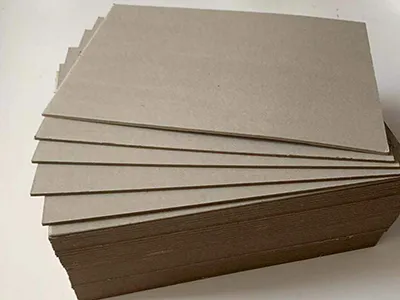

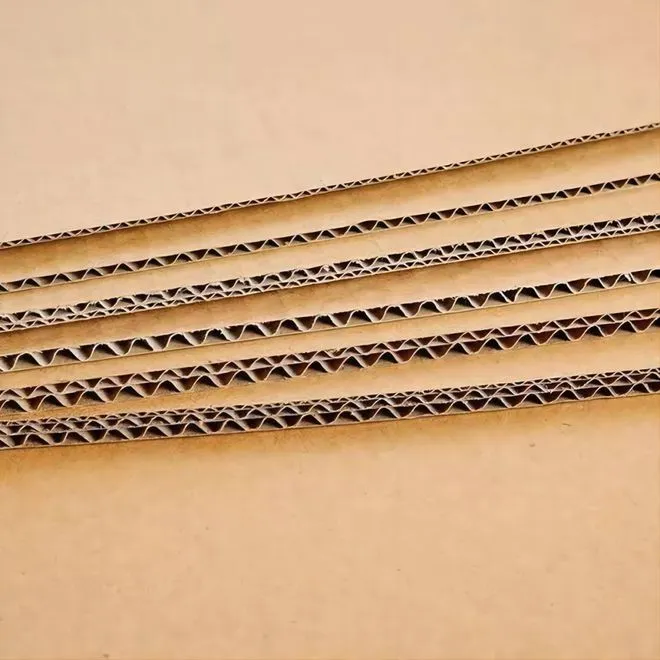

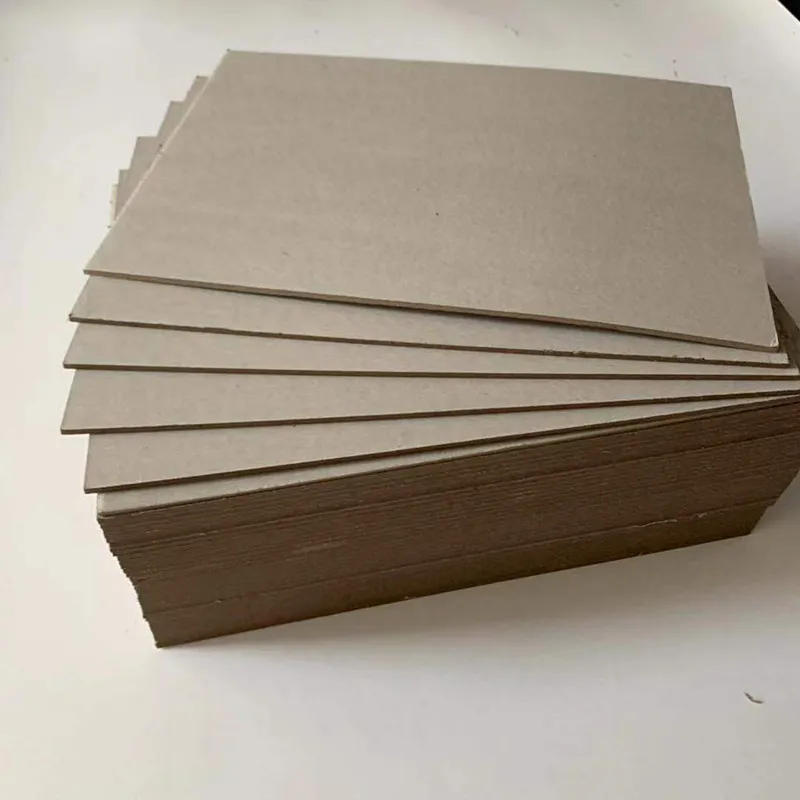

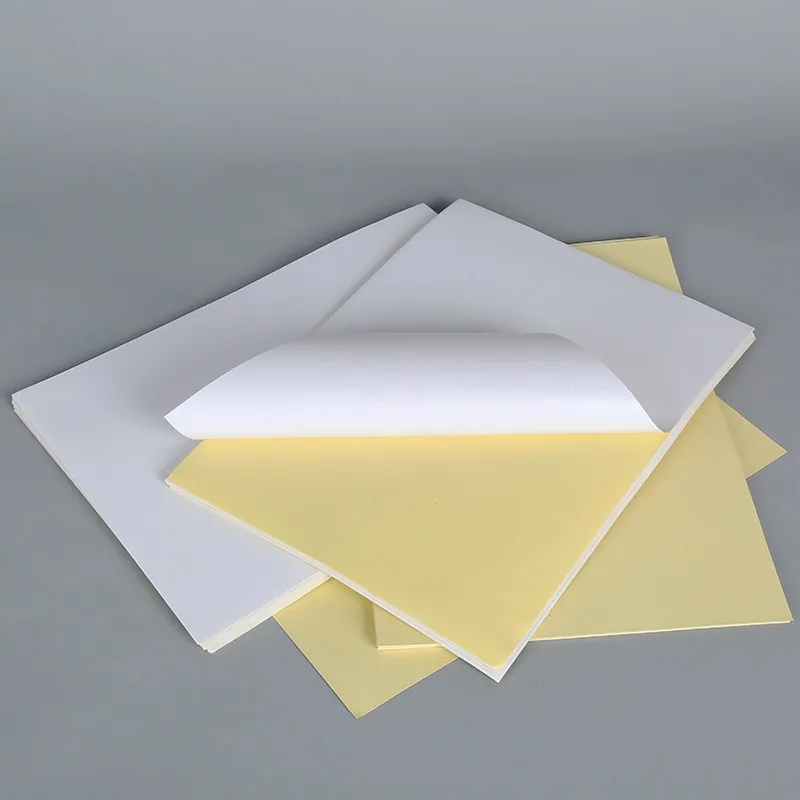

Les équipements de découpe sont couramment utilisés pour les matériaux tels que le film, le papier d'étiquettes sensibles à la pression, le carton gris, le carton ondulé, et plus.
